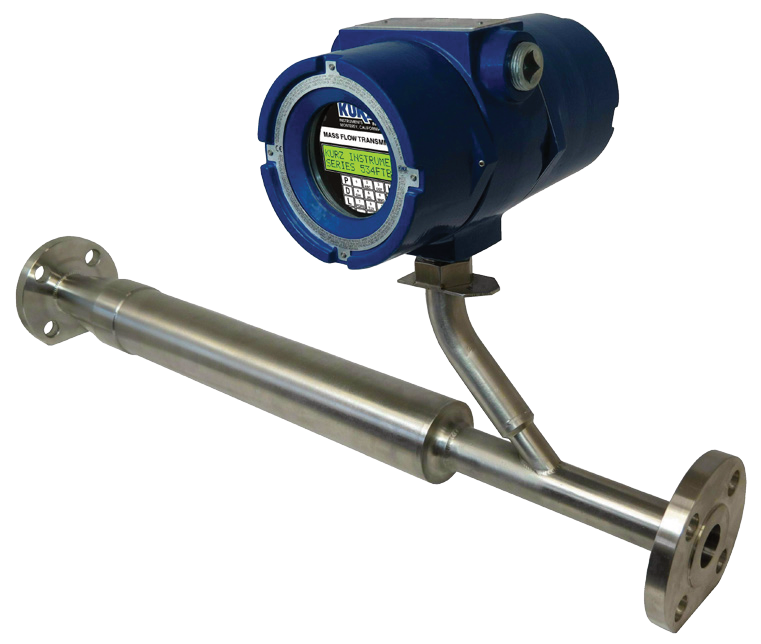

Der Kurz 534FTB ist für die direkte Rohrmontage (Inline) konzipiert. Ein- und Auslaufstrecken sind bereits vollständig integriert. Dies sorgt für eine außergewöhnliche Immunität gegenüber Störungen im Strömungsprofil, die beispielsweise durch Rohrbögen, Ventile oder andere Armaturen verursacht werden.
Spezifikationen
| SPEZIFIKATIONEN | |
|---|---|
| Massendurchflussbereich | Bis zu 7.016 SCFM (10.944 NCMH) abhängig von Modell und Kalibrieroption |
| Durchflussgenauigkeit | $\pm$ (1 + 2000 x A / F)% wobei F=SCFM, A=Messrohrfläche / Flowbody-Fläche (ft²) |
| Wiederholbarkeit Messwert | 0.25% |
| Geschwindigkeits-Zeitkonstante | 1 Sekunde bei Geschwindigkeitsänderungen von 6.000 SFPM (konstante Temperatur) |
| Prozesstemperatur-Zeitkonstante | 8 Sekunden bei Temperaturänderungen von 6.000 SFPM (konstante Geschwindigkeit) |
| Temperaturgenauigkeit | $\pm$ (0.5% vom Messwert + 1ºC) für Geschwindigkeiten über 100 SFPM |
| BETRIEBSTEMPERATUR ELEKTRONIK | |
| Integriertes Display | -25ºC bis 65ºC (-13ºF bis 149ºF) |
| Externes Aluminium-Display | -40ºC bis 65ºC (-40ºF bis 149ºF) |
| Externes Polycarbonat-Display | -25ºC bis 50ºC (-13ºF bis 122ºF) |
| PROZESSBEDINGUNGEN | |
| Prozessdruckbereich | Bis zu 300 PSIG (20 BARg) |
| Prozesstemperaturbereich | -40ºC bis 125ºC (-40ºF bis 257ºF) |
| ZULASSUNGEN | |
| Vorgeschriebene EPA-GHG-Zertifizierung | 40 CFR 98.34(c)(1) |
| Konformität Alarmausgang | NAMUR NE43 |
| CE-Konformität der Europäischen Union | EMV, LVD, PED, ROHS und WEEE |
| Kanadische Registrierung | CRN |
| CSA, ATEX & IECEx | EN IEC 60079-0, EN IEC 60079-1, EN IEC 60079-15, CSA Class I, Div. 1 und 2 |
| TRANSMITTER-EIGENSCHAFTEN | |
| Gehäuse | Aluminium (Typ 4, IP66) Zweikammer-Gehäuse mit Polyester-Pulverbeschichtung |
| Ausrichtung Display/Tastatur | Verstellbar |
| Zwei optisch isolierte 4-20mA Ausgänge | 12-Bit Auflösung und Genauigkeit. Der maximale Schleifenwiderstand beträgt 500Ω bei 18 VDC, 800Ω bei 24 VDC, 1400Ω bei 36 VDC. |
| Eingangsleistung | AC (85-264 V 50/60 Hz, max. 24 Watt) oder DC (24 V $\pm$10%), max. 1 A |
| Solid-State-Relais | Optisch isoliert, maximal 0.5 A, 24 V AC/DC |
| Benutzeroberfläche | Integriert oder extern, benutzerfreundliches, hintergrundbeleuchtetes Display / Tastatur, 2 Zeilen mit je 16 Zeichen |
| Durchflussanzeige | Benutzerkonfigurierbar (scrollend oder statisch) |
| Einheiten | Benutzerkonfigurierbare imperiale (englische) oder metrische Einheiten für Massendurchfluss, Massengeschwindigkeit und Prozesstemperatur (ºC, ºF, KGH, KGM, NCMH, NLPM, NMPS, PPD, PPH, PPM, SCFH, SCFM, SCMH, SLPM) |
| Relais / Alarme | Zwei optisch isolierte Solid-State-Relais / Alarme. Konfigurierbar als Alarmausgänge, Impulsausgang (Totalisator) oder Luftspülungsreinigung. |
| Totalisatoren und Zeit | Integrierte Durchflusstotalisatoren und verstrichene Zeit |
| Digitale Filterung | Benutzerkonfigurierbar von 0 bis 600 Sekunden |
| Konfiguration/Datenzugriff | USB oder RS‐485 Modbus (ASCII oder RTU) |
| Messgerätespeicher | 200 aktuelle Ereignisse, Top 20 Min/Max und 56 Stunden (10-Sekunden-Stichproben von Trends) |
| Garantie | 3 Jahre |
| SUPPORT- & ELEMENTKOMPONENTEN | |
| Sensormaterial | Vollverschweißte Sensorkonstruktion aus Legierung C-276 |
| Sensorhalterung | Edelstahl 316L |
| Durchmesseroptionen Messrohr (Flow Body) | Verfügbar von 1/2” bis 8” |
| Anschlusstyp | Flansch mit Dichtleiste / Raised-Face (Class 150 ANSI B16.5 oder Class 300 ANSI B16.5) oder Außengewinde NPT (Male NPT) Rohrenden |
| Garantie | 3 Jahre |
| OPTIONEN | |
| Gehäuse | Aluminium, Edelstahl oder Polycarbonat (nur extern) |
| Gaskalibrierungen | Mehrfache Gaskalibrierungen mit bis zu BBfünf im Speicher abgelegten Kurven |
| Gaszusammensetzungen | Benutzerdefinierte binäre Gaszusammensetzung |
| Kommunikationsprotokolle | HART (v7 FSK) und PROFIBUS DP |
| Analoger Eingang | Ein nicht-isolierter 4-20mA Analogeingang |
| Digitaler Eingang | Dedizierter digitaler Eingang für Null‐Mitte‐Spanne-Driftprüfung |
| Impulsausgang | Impulsausgang als externer Durchflusstotalisator |
| Hardware-Zubehör | Verfügbare Hardware umfasst Sonnenschutzdächer, Kugelhähne, Kabelverschraubungen, Leitungskanalabdichtungen und Kabel |
Zertifizierung(en)
Zone 1 & 2
Merkmale
Der Inline-Durchflussmesser Kurz 534 FTB erzeugt nur minimale Strömungsgeräusche und bietet eine außergewöhnliche Genauigkeit sowie Wiederholbarkeit. Er unterstützt ein extrem weites Messbereichsverhältnis (Turndown-Ratio). Thermische Massendurchflussmesser von Kurz reagieren blitzschnell auf Temperatur- und Geschwindigkeitsänderungen. Das thermische Messprinzip liefert ein direktes Massestrom-Ausgangssignal, ohne dass Umrechnungen durch spezielle Durchflussrechner erforderlich sind.
Die Vorteile dieses Inline-Durchflussmessers auf einen Blick:
- Ideal für präzise Gasdurchflussmessungen unter hohem Druck
- Integrierte Strömungsgleichrichter (Flow Conditioners) im Ein- und Auslauf
- Bestens geeignet für eine Vielzahl unterschiedlichster Gasarten
- Außergewöhnlich geringer End-to-End-Druckverlust
- Sehr geringes Strömungsgeräusch
- Sensoren sind extrem resistent gegen Verschmutzung und Korrosion
- Weites Messbereichsverhältnis (Turndown-Ratio)
Anwendungen
- Prozess- und Spezialgase
- Druckluft
- Brennstoffgasmessung
- Erdgasmessung
- Lösungsmittel- & VOC-Rückgewinnung
- NOx-Minderung mittels Ammoniak-Einspeisung (Flusskalibrierung)
- Luftprobenahme (Air Sampling)
