Die Kurz-Serie 454FTB ist der erste thermische Einpunkt-Massenstrommesser für industrielle Gasströmungsmessungen. Dieser Durchflussmesser liefert extrem schnelle Messungen, passt sich an Temperaturwechsel an und funktioniert sogar bei Nullströmung.
Spezifikationen
| SPEZIFIKATIONEN | |
|---|---|
| Geschwindigkeitsbereich | 0 bis 70.000 SFPM (0 bis 325 NMPS) |
| Durchflussgenauigkeit | $\pm$ (1% vom Messwert + 20 SFPM) |
| Wiederholbarkeit Messwert | 0.25% |
| Geschwindigkeits-Zeitkonstante | 1 Sekunde bei Geschwindigkeitsänderungen von 6.000 SFPM (konstante Temperatur) |
| Prozesstemperatur-Zeitkonstante | 8 Sekunden bei Temperaturänderungen van 6.000 SFPM (konstante Geschwindigkeit) |
| Temperaturgenauigkeit | $\pm$ (0.5% vom Messwert + 1 ºC) für Geschwindigkeiten über 100 SFPM |
| BETRIEBSTEMPERATUR ELEKTRONIK | |
| Integriertes Display | -25 ºC bis 65 ºC (-13 ºF bis 149 ºF) |
| Externes Aluminiumgehäuse | -40 ºC bis 65 ºC (-40 ºF bis 149 ºF) |
| Externes Polycarbonatgehäuse | -25 ºC bis 50 ºC (-13 ºF bis 122 ºF) |
| PROZESSBEDINGUNGEN | |
| Prozessdruckbereich | Bis zu 300 PSIG (20 BARg) |
| Prozesstemperaturbereich | -40 ºC bis 260 ºC (-40 ºF bis 500 ºF) HT oder -40 ºC bis 500 ºC (-40 ºF bis 932 ºF) HHT |
| ZULASSUNGEN | |
| Vorgeschriebene EPA-GHG-Zertifizierung | 40 CFR 98.34(c)(1) |
| Konformität Alarmausgang | NAMUR NE43 |
| CE- und UKCA-Konformität | EMV, LVD, PED, ROHS und WEEE |
| Kanadische Registrierung | CRN |
| cETLus, ATEX, UKEX, IECEx | EN/IEC/UL/CSA C22.2/60079‐0 EN/IEC/UL/CSA C22.2/60079‐1 EN/IEC/UL/CSA C22.2/60079‐7 Class I, Div. 1, Group B, C und D Class I, Div. 2, Group A, B, C und D |
| TRANSMITTER-EIGENSCHAFTEN | |
| Gehäuse | Aluminium (Typ 4, IP66) Zweikammer-Gehäuse mit Polyester-Pulverbeschichtung |
| Ausrichtung Display/Tastatur | Verstellbar |
| 4‐20-mA-Ausgang | Optisch isolierte Schleifenspeisung ($\pm$48 VDC Isolation), 12-Bit Auflösung und Genauigkeit. Der maximale Schleifenwiderstand beträgt 300 Ω bei 18 VDC, 550 Ω bei 24 VDC, 1400 Ω bei 36 VDC. |
| Eingangsleistung | AC (85‐264 V 50/60 Hz, max. 24 Watt) oder DC (24 V $\pm$10%), max. 1 A |
| Benutzeroberfläche | Integriert oder extern |
| Schnittstelle | Benutzerfreundliches, hintergrundbeleuchtetes Display / Tastatur, 2 Zeilen mit je 16 Zeichen |
| Durchflussanzeige | Benutzerkonfigurierbar (scrollend oder statisch) |
| Einheiten | Benutzerkonfigurierbare imperiale (englische) oder metrische Einheiten für Massenstrom, Massengeschwindigkeit und Prozesstemperatur (ºC, ºF, KGH, KGM, NCMH, NLPM, NMPS, PPD, PPH, PPM, SCFH, SCFM, SCMH, SFPM, SLPM, SMPS) |
| Korrekturfaktoren | Geschwindigkeitsabhängige Korrekturfaktoren für die Durchflussrate |
| Relais / Alarme | Zwei optisch isolierte Solid-State-Relais / Alarme. Konfigurierbar als Alarmausgänge, Impulsausgang für Totalisator oder Luftspülungsreinigung. |
| Kalibrierprüfung | Integrierte Null‐Mitte‐Spanne-Driftprüfung |
| Totalisatoren und Zeit | Integrierte Durchflusstotalisatoren und verstrichene Zeit |
| Digitale Filterung | Benutzerkonfigurierbar von 0 bis 600 Sekunden |
| Konfiguration/Datenzugriff | USB oder RS‐485 Modbus (ASCII oder RTU) |
| Messgerätespeicher | 200 aktuelle Ereignisse, Top 20 Min/Max und 56 Stunden (10-Sekunden-Stichproben von Trends) |
| Garantie | 3 Jahre |
| SUPPORT- & ELEMENTKOMPONENTEN | |
| Sensormaterial | Vollverschweißte Sensorkonstruktion aus Legierung C-276 (Standard) |
| Sensorhalterung | Edelstahl 316L (Standard) Legierung C-276 (optional) PTFE-beschichtet (optional) |
| Durchmesser Sensorhalterung | 1/2”, 3/4” und 1” (12,7 mm, 19,05 mm und 25,4 mm) |
| Länge Sensorhalterung | 6” bis 60” (152 mm bis 1524 mm) |
| Garantie | 3 Jahre |
| OPTIONEN | |
| Gehäuse | Aluminium, Edelstahl oder externes Polycarbonat |
| Gaskalibrierungen | Mehrfache Gaskalibrierungen mit bis zu fünf im Speicher abgelegten Kurven |
| Gaszusammensetzungen | Benutzerdefinierte binäre Gaszusammensetzungen |
| Analoger Eingang | Ein nicht-isolierter analoger 4-20-mA-Eingang |
| Digitaler Eingang | Dedizierter digitaler Eingang für Spülung und Null-Mitte-Spanne-Driftprüfung |
| Impulsausgang | Impulsausgang als externer Durchflusstotalisator |
| Durchflussregelventil PID-Regler | Durchflussregelventil-PID-Regler und konfigurierbare Regelungsanwendung. Ermöglicht die Steuerung der Sollwertgeschwindigkeit oder der Durchflussrate über ein verfügbares Regelventil, eine Klappe oder eine 4-20-mA-Schnittstelle. |
| Hardware-Zubehör | Verfügbare Hardware umfasst Flansche, Kugelhähne, Begrenzer, Retraktoren, Kabelverschraubungen, Leitungskanalabdichtungen, Kabel, Klemmringverschraubungen, Stopfbuchsen und Abzweigstutzen. |
| Kommunikationsprotokolle | HART (v7 FSK) und PROFIBUS DP |
| SIL1-Zertifizierung | Über TÜV Rheinland |
Zertifizierung(en)
Zone 1 & 2
Kommunikation
Produktübersicht

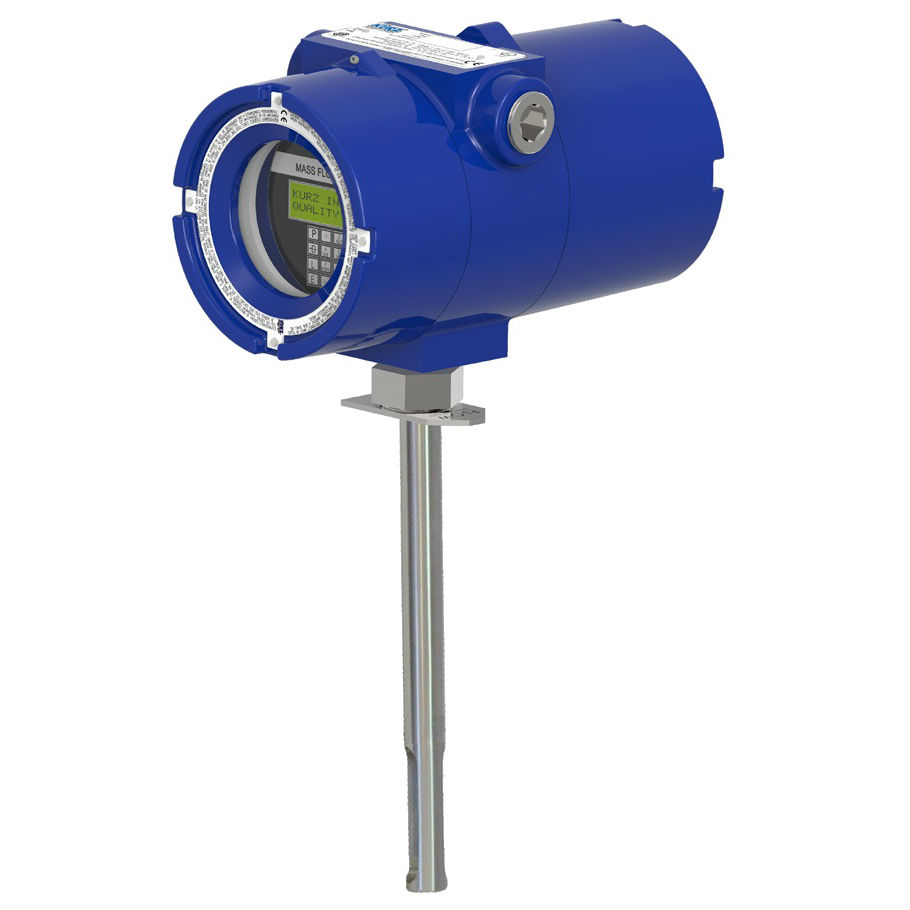

Der Kurz 454FTB (Einführungs-Gas-Durchflussmesser) setzt neue Maßstäbe in der industriellen Gasströmungsmessung. Als robuster thermischer Massendurchflussmesser ist er speziell für den Einsatz unter extremen Prozessbedingungen, in rauen Industrieumgebungen und in explosionsgefährdeten Bereichen konzipiert. Dank seiner fortsrittlichen Sensor-Technologie bietet das System eine unübertroffene Präzision bei der direkten Messung des Massenstroms – ohne die Notwendigkeit einer zusätzlichen Druck- oder Temperaturkompensation.
- Verschleißfreie thermische Messtechnologie
Durch das thermische Dispersionsverfahren arbeitet der Sensor komplett ohne bewegliche Teile. Dies minimiert den Wartungsaufwand und sorgt für eine extrem lange Lebensdauer, selbst bij verschmutzten oder korrosiven Gasen. -
Hervorragende Dynamik & Nullpunktstabilität
Der Kurz 454FTB zeichnet sich durch ein extrem weites Messbereichsverhältnis (Turndown-Ratio) aus. Er reagiert blitzschnell auf Strömungsänderungen und liefert selbst bei minimalsten Gasgeschwindigkeiten nahe dem Nullpunkt absolut zuverlässige Werte. -
Robuste Werkstoffe für extreme Bedingungen
Der vollverschweißte Sensor aus der High-Tech-Legierung Hastelloy C-276 bietet maximalen Schutz gegen Korrosion und chemische Angriffe.
-
Hoher Temperatur- und Druckbereich
Das Instrument ist für Prozesstemperaturen von -40 °C bis +500 °C (HHT-Version) und Prozessdrücke bis zu 20 bar (300 PSIG) ausgelegt. -
Umfassende Zertifizierungen
Mit Zulassungen für ATEX/IECEx Zone 1 & 2 (Explosionsschutz) sowie einer SIL 1-Zertifizierung erfüllt das Gerät höchste Sicherheitsstandards für die chemische, petrochemische und schwere Industrie.
Anwendung(en)
-
Fackelgas- und Biogasmessung
Zuverlässige Erfassung von schwankenden Gaszusammensetzungen und niedrigen Strömungsgeschwindigkeiten. -
Verbrennungsluft-Optimierung
Präzise Messung von Primär-, Sekundär- und Tertiärluft in Industrieöfen und Kraftwerkskesseln.
-
Emissionsüberwachung (CEMS)
Konform mit behördlichen Anforderungen (wie EPA- und AMS-Richtlinien) zur Überwachung von Treibhausgasen und Rauchgasen in Schornsteinen (Stacks). -
Druckluft- und Prozessgasmanagement
Überwachung und Bilanzierung von technischen Gasen (z. B. Stickstoff, Argon, Sauerstoff) im gesamten Werk.
