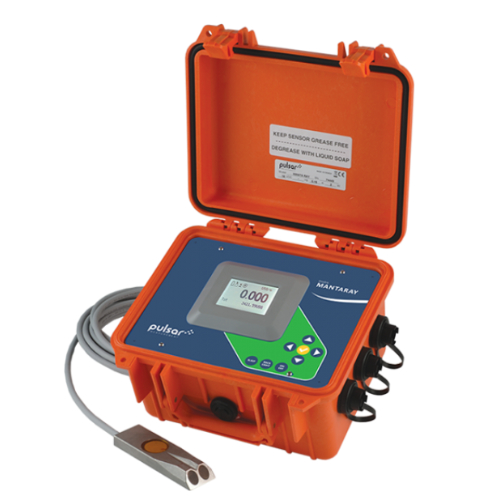

Dieses tragbare Durchflussmessgerät für offene Gerinne wurde für Durchflussmessungen in offenen Kanälen of teilgefüllten Abwasserrohren und Leitungen entwickelt. Das Gerät ist ideal für die Messung von natürlichen Fließgewässern, Regen-, Abwasser- und Bewässerungswasser.
Spezifikationen
| Allgemeine Spezifikationen | |
|---|---|
| Kanaltypen | Rundrohr, rechteckig, trapezförmig, eiförmig oder Sonderformen |
| Elektronikgehäuse | Wasser-, luft- und staubdichtes (IP67) Polycarbonat |
| Betriebstemperatur | -20 °C bis 60 °C (-5 °F bis 140 °F) |
| Genauigkeit |
Füllstand: ±0,25 % des Bereichs oder 1 mm (0,04 Zoll). Geschwindigkeit: ±2 % des Messwerts. Wiederholbarkeit und Linearität: ±0,1 %. |
| Display | Weißes, beleuchtetes Matrix-Display – zeigt Durchfluss, Gesamtzähler, Relaisstatus, Betriebsmodus und Kalibrierungsmenü |
| Programmierung | Integrierter 5-Tasten-Kalibrator mit Sprachwahl in Englisch, Französisch oder Spanisch |
| Batterie | Interne wiederaufladbare NiMH, 12VDC, 10.000 mAh |
| Ladegerät | 6A (max. 100W), 100-240VAC 50/60Hz Eingang, UL- und CE-zertifiziert |
| Ausgänge |
4-20mA, 500 Ohm oder 0-5VDC (100 mA) über Menüwahl 2 Halbleiterrelais, max. 40V AC/DC, Nennwert 250mA; programmierbar für Durchfluss/Füllstandsalarm of Impulse |
| Anschlussdose | Anschlüsse für Ladegeräteingang, externen Batterieeingang, 2 Relais, 4-20mA (0-5V), Sensor und AC-Netzeingang |
| Überspannungsschutz | Sensor, 4-20mA Ausgänge und AC-Netzeingang |
| Datenlogger | Programmierbare Kapazität von 2 Millionen Punkten, mit Zeit- und Datumsstempel sowie formatierten Durchflussberichten |
| Logger-Intervalle | Programmierbar: 10, 30 Sek., 1, 2, 5, 10, 15, 30, 60 Min. |
| Software | Greyline Logger für Windows. Grafik- und Tabellenansicht, exportiert Daten nach Excel™ |
| Versandgewicht | 15 lb (6,8 kg) |
| QZ02L Sensor | |
| Geschwindigkeit | 0,03 bis 6,2 m/s (0,1 bis 20 ft/s) und Rückströmung bis zu -1,5 m/s (-5 ft/s) |
| Füllstand | Mindesthöhe: 25,4 mm (1 Zoll). Maximale Höhe: 4,57 m (15 ft) |
| Betriebstemperatur | -15 °C bis 80 °C (5 °F bis 175 °F) |
| Materialien | Edelstahl 316, Epoxidharz, Polyurethan |
| Sensorkabel | 7,6 m (25 ft) tauchfähig, abgeschirmt, 3-koaxial |
| Sensormontage | Inklusive MB-QZ Edelstahl-Montagewinkel |
| Kompensation | Automatische, kontinuierliche Temperaturkompensation |
Produktübersicht
Der MantaRay nutzt einen Ultraschallsensor, um sowohl den Füllstand als auch die Geschwindigkeit von fließendem Wasser kontinuierlich zu messen. Der Sensor ist resistent gegen Verschmutzung, Korrosion und Verschleiß.
Auf dem großen, hintergrundbeleuchteten LCD-Display überwachen Sie in Echtzeit unter anderem die Fließgeschwindigkeit. Über die 4-20-mA- und Relaisausgänge stellen Sie eine Verbindung zu Probenahmegeräten (Samplern) oder SCADA- und Telemetriesystemen her. Laden Sie Logdateien einfach auf einen USB-Speicherstick herunter.
Einfache Handhabung
Die Kalibrierung ist denkbar einfach: Geben Sie den Rohrdurchmesser oder die Kanalabmessungen ein, und der MantaRay berechnet automatisch die Fließgeschwindigkeit und die Gesamtmenge. Der Ultraschallsensor wird im Rohr oder am Boden eines Kanals mit einem Edelstahl-Montagebügel (im Lieferumfang enthalten) und einer einzigen Schraube befestigt. Es sind keine weiteren speziellen Verbindungen, Werkzeuge oder Hardware erforderlich. Der Sensor ist vollständig versiegelt, ohne Öffnungen oder Ports.
Einsatz in Rohren und Kanälen
Wenn Sie den Sensor an einer geeigneten Stelle montieren, arbeitet das System am besten. Wählen Sie einen Ort, an dem sich kein Schmutz oder Schlamm ablagert. Das Wasser sollte ruhig und gleichmäßig fließen. Es sollten keine Kurven oder Höhenunterschiede unmittelbar vor dem Sensor vorhanden sein. Auch darf das Gefälle des Rohrs oder Kanals nicht zu steil sein (maximal 3 %).
Der MantaRay misst Wasser, das mit einer Geschwindigkeit von bis zu 6,2 Metern pro Sekunde vorwärts und bis zu 1,5 Metern pro Sekunde rückwärts fließt. Das System berechnet kontinuierlich den Durchschnitt der Messwerte, sodass Sie stabile und zuverlässige Zahlen erhalten. Der Sensor funktioniert gut in Rohren ab 15 cm Durchmesser, selbst wenn diese nicht vollständig gefüllt sind. Manuelle Justierungen sind nicht erforderlich.
Datenspeicherung mit Datenlogger
Der MantaRay verfügt über einen integrierten Datenlogger, der bis zu 2 Millionen Messpunkte speichern kann. Sie können das Messintervall individuell einstellen, beispielsweise alle 10 Sekunden oder jede Stunde. Das Gerät erstellt automatisch Tagesberichte mit Informationen über den gesamten, minimalen, maximalen und durchschnittlichen Durchfluss.

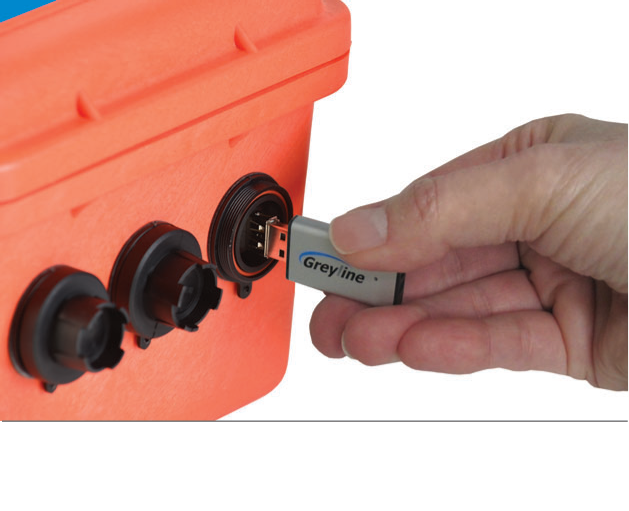

Sie können die Daten einfach auf einen USB-Stick übertragen. Zudem ist eine Software im Lieferumfang enthalten, mit der Sie die Messdaten auf Ihrem Computer in Tabellen oder Grafiken betrachten können. Die Daten können nach Excel exportiert oder als Textdatei gespeichert werden.
Anwendung(en)
Abwasser- und Kanalmonitoring
Der MantaRay wird häufig in kommunalen und industriellen Umgebungen zur Überwachung von Abwasser und Mischwasserkanalsystemen eingesetzt. Seine Tragbarkeit und die Beständigkeit des Sensors gegen Verschmutzung und Korrosion machen ihn ideal für temporäre Messungen und die Datenprotokollierung unter schwierigen Bedingungen.
Fremdwasserstudien (I&I)
Das Instrument ist essenziell für die Durchführung von Durchflussuntersuchungen (flow surveys), um die Menge an Fremdwasser (Regenwasser, Grundwasser) zu quantifizieren, das ungewollt in das Kanalisationsnetz gelangt. Der integrierte Datenlogger ermöglicht eine langfristige, ununterbrochene Aufzeichnung der Daten.
Regenwasser- und Oberflächenentwässerung
Das Gerät misst effektiv den Durchfluss in Regenwasserleitungen, natürlichen Fließgewässern und Oberflächenwasserkanälen. Da der MantaRay kein Wehr oder Messgerinne (flume or weir) benötigt, kann er schnell und einfach in bestehende Strukturen installiert werden.
Bewässerung und Umweltanwendungen
Im Agrarsektor und im Umweltmanagement wird der MantaRay zur Überwachung des Wasserflusses in Bewässerungskanälen eingesetzt. Das Messgerät liefert präzise Daten für das Wassermanagement und die Wasserallokation.
Durchflussverifizierung und Kalibrierung
Aufgrund seiner Genauigkeit und Mobilität wird der MantaRay eingesetzt, um bestehende, stationäre Durchflussmesser zu überprüfen oder um temporäre Messungen durchzuführen, wenn ein fest installierter Zähler außer Betrieb ist.
