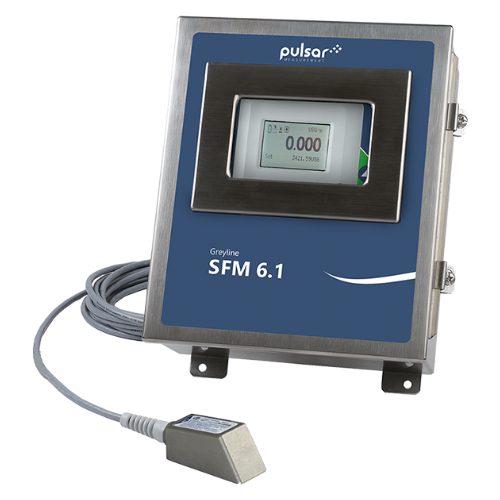

Ultraschall-Doppler-Durchflussmessgerät für die berührungslose Messung von Schlämmen und Flüssigkeiten mit schwebenden Feststoffen oder Gasblasen. Der Sensor wird an der Außenseite des Rohres montiert, wodurch keine Verstopfung durch das Medium auftreten kann. Idealen Lösung für Industrie- und Baggeranwendungen.
Spezifikationen
| Spezifikationen | |
|---|---|
| Durchflussbereich | ±0,03 m/s bis 12,2 m/s (±0,1 ft/s bis 40 ft/s) in den meisten Anwendungen |
| Rohrgröße | Jeder Rohr-Innendurchmesser von 12,7 mm bis 4,5 m (½ Zoll bis 180 Zoll) |
| Genauigkeit | ±2 % des Messwerts oder 0,03 m/s (0,1 ft/s), je nachdem, welcher Wert größer ist. Erfordert Feststoffe oder Blasen mit einer Mindestgröße von 100 Mikron, Mindestkonzentration 75 ppm. Wiederholbarkeit: ±0,1 %, Linearität: ±0,5 % |
| Display | Weißes, beleuchtetes Matrix-Display – zeigt Durchfluss, Relaisstatus, 16-stelligen Summenzähler, Betriebsmodus und Kalibrierungsmenü |
| Konfiguration | Integriertes 5-Tasten-Bedienfeld mit Sprachauswahl in Englisch, Französisch oder Spanisch |
| Stromeingang |
100-240V AC 50-60Hz, maximal 10VA Optional: 9-32V DC, maximal 10 Watt |
| Ausgang | Isoliert 4-20mA (max. 1000 Ohm Last) oder 0-5VDC (feldwählbar) |
| Steuerrelais | 2 Stück, Nennwert 5 A SPDT, programmierbar für Durchflussalarm und/oder Proportionalimpuls |
| Datenlogger | Integrierter Logger mit einer Kapazität von 26 Millionen Punkten, mit USB-Ausgang und Windows™-Software |
| Gehäuse | NEMA4 Edelstahl mit Sichtfenster |
| Betriebstemperatur (Elektronik) | -23 °C bis 60 °C (-10 °F bis 140 °F) |
| Versandgewicht | 6,3 kg (14 lb) |
| Zulassungen | CE, CSA/UL/EN 61010-1 |
| Sensorspezifikationen | |
| Sensor | Modell SE4 Einkopf-Ultraschallsensor mit 7,6 m (25 ft) abgeschirmtem Kabel und Edelstahl-Montagesatz für Rohre mit einem Innendurchmesser von 12,7 mm (½ Zoll) oder größer. Ausgelegt für versehentliches Eintauchen bis zu 10 psi |
| Sensorzulassungen | Zertifiziert als nicht entflammbar für Klasse I, Division 2, Gruppen A, B, C, D explosionsgefährdete Bereiche |
| Betriebstemperatur (Sensor) | -40 °C bis 150 °C (-40 °F bis 300 °F) |
| Berührte Materialien | 316SS (Edelstahl 1.4401) |
| Sensoren (Eigensicherheit) | Eigensicherheitsbarrieren für Sensormontage in Klasse I, II, III, Division I, II, Gruppen C, D, E, F, G, gefährliche Standorte |
| Sensorkabel | 15 m (50 ft) oder 30 m (100 ft) kontinuierlich abgeschirmtes Koaxialpaar, oder gesplittet bis zu 152 m (500 ft) mit Anschlussdose. Selbstoptimierend auf verlängertem Kabel |
| Zusätzliche Optionen | |
| Industrielle Automatisierungsprotokolle | Modbus® RTU über RS-485 oder HART (feldwählbar) |
| Gehäuseheizung | Für Außeninstallationen, thermostatisch geregelt bis -40 °C (-40 °F) |
| Zusätzliche Relais | 4 zusätzliche (insgesamt 6), Nennwert 5 A SPDT |
| Empfohlene Anwendungen | |
| Empfohlen für | Kalkstein-, Gips-, Flugasche- und Bodenasche-Slurries sowie Flüssigkeiten mit Schwebstoffen oder Blasen, Mindestgröße 100 Mikron, Mindestkonzentration 75 ppm |
| Montageort des Sensors | 6-10 Rohrdurchmesser Abstand von Bögen, T-Stücken (turbulenzerhöhende Vorrichtungen) und >30 Rohrdurchmesser von Pumpen, Regelventilen und Rohrauslässen. Sensor kann an vertikalen oder horizontalen Rohren montiert werden |
| Rohrmaterialien | Stahl, Edelstahl, Gusseisen, PVC, Fiberglas, jedes durchgehende Rohrmaterial, das Schall leitet, einschließlich ausgekleideter Rohre mit einer fest mit der Rohrwand verbundenen Auskleidung. Vermeide Rohre mit losen Einsätzen und Rohrwände, die Luft enthalten (Beton, Holz, etc.) |
Kommunikation
Produktübersicht
Externer Sensor – kein Kontakt, keine Wartung
Es ist nicht erforderlich, den Prozess zu stoppen oder die Rohrleitung aufzuschneiden. Der SFM 6.1-Sensor kann an der Außenseite von Rohren verschiedener Materialien und Abmessungen (Durchmesser ab ½” oder größer) montiert werden. Der SFM 6.1 sendet ein Ultraschallsignal in die Leitung und misst die akustischen Reflexionen von Feststoffen und Gasblasen, die im Schlamm schweben. Die Installation ist schnell und einfach.
Entwickelt für schwierige Flüssigkeiten
Der SFM 6.1 Slurry-Durchflussmesser funktioniert hervorragend bei Schlämmen (dickflüssige Medien mit Feststoffanteilen), bei denen andere Messgeräte versagen. Da der Sensor außerhalb des Rohres sitzt, wird er nicht durch abrasive Stoffe beschädigt. Es gibt keine Blockaden in der Leitung und der Druck bleibt konstant.
Messung in beide Richtungen
Der SFM 6.1 misst Flüssigkeitsströme sowohl im Vor- als auch im Rücklauf. Das Messgerät zeigt positive oder negative Werte an. Sie können einstellen, ob der Rückfluss abgezogen wird oder nur der Vorwärtsfluss aufsummiert werden soll. Der 4-mA-Ausgang kann ebenfalls auf negative Werte konfiguriert werden.
Schnelle und einfache Installation
Der SFM 6.1 wird mit allem geliefert, was Sie benötigen: einem Sensor, einer verstellbaren Schelle und Koppelpaste für eine optimale Verbindung. Sie platzieren den Sensor an der Außenseite eines Rohres von mindestens ½ Zoll Durchmesser. Die Installation dauert nur wenige Minuten. Der Flüssigkeitsstrom muss nicht gestoppt werden.
Einfaches Design mit Ein-Sensor-System
Der Sensor arbeitet mit einem einzigen Kopf, der Schall sowohl sendet als auch empfängt. Die mitgelieferte Schelle sorgt für die korrekte Platzierung, egal ob das Rohr horizontal of vertikal verläuft. Das System passt sich automatisch an Kabellängen von bis zu 152 Metern an.
Funktioniert auf fast allen Rohrarten
Der SFM 6.1 arbeitet mit vielen Rohrmaterialien wie PVC, Stahl, Gusseisen und HDPE. Lediglich Rohre mit Lufteinschlüssen in den Wänden (wie Beton oder Holz) oder losen Innenauskleidungen sind nicht geeignet.
Benutzerfreundlich und schnell einsatzbereit
Sie müssen die Leitung nicht öffnen. Platzieren Sie den Sensor außen und nutzen Sie das Tastenfeld mit 5 Tasten, um alle Einstellungen vorzunehmen. Wählen Sie die gewünschte Einheit (z.B. Liter oder m³), geben Sie die Rohrgröße ein und legen Sie optional ein Passwort fest, um die Einstellungen zu schützen.
Einfache Bedienung mit beleuchtetem Display
Der Durchflussmesser verfügt über ein klares Matrixdisplay mit Hintergrundbeleuchtung und ein Menü mit 5 Tasten. Sie navigieren mühelos durch die Einstellungen. Sie können zwischen Englisch, Französisch oder Spanisch wählen, ein Passwort festlegen und die Helligkeit anpassen.
Daten speichern mit dem Datalogger
Der SFM 6.1 verfügt standardmäßig über einen Datenlogger, der 26 Millionen Messpunkte speichern kann. Mit der mitgelieferten Windows-Software können Sie Durchflussgrafiken und Berichte erstellen. Schließen Sie einfach einen USB-Stick an, und die Daten werden automatisch gespeichert.
Besondere Eigenschaften
- Digitales Verarbeitungssystem verfolgt Strömungssignale präzise und stellt sich bei Signalverlust automatisch auf Null
- Rauschunterdrückungsschaltkreise filtern „unsaubere“ Strömungen und elektrische Störungen
- Automatische Umrechnung zwischen Maßeinheiten (z.B. Gallonen oder Liter)
- Kalibrierungsdaten und Totalisatorwerte werden bei Stromausfall automatisch gespeichert
- Ausgangs-„Simulations“-Funktion vereinfacht die Kalibrierung externer Geräte (z.B. Schreiber oder Regler)
- Selbstabstimmung auf die Länge des Sensorkabels
- Vorteile der berührungslosen Durchflussmessung
Kein Kontakt bedeutet: keine Wartung, keine Sensorverschmutzung, keine Strömungsbehinderung, kein Druckabfall, keine Korrosion und kein Schneiden oder Bohren am Rohr für die Installation.
Anwendung(en)
Messung von abrasiven Schlämmen (Bagger- und Bergbau)
Dies ist der Haupteinsatzzweck. Der SFM 6.1 ist ideal für die Messung von Flüssigkeiten mit einer hohen Konzentration an Feststoffen geeignet, wie Sand, Schlamm oder Kohle. Die Doppler-Technologie misst die Reflexion von Ultraschallsignalen an diesen Partikeln. Da der Sensor an der Außenseite des Rohres festgeklemmt wird (berührungslos), entsteht kein Verschleiß durch die scheuernden Partikel im Schlamm, was die Lebensdauer des Messinstruments erheblich verlängert. Anwendungen im Baggerwesen, im Bergbau und in der Mineralverarbeitung.
Industrielle Slurry-Anwendungen
Das Instrument wird zur Messung und Überwachung von Durchflüssen spezifischer industrieller Nebenprodukte und Mischungen verwendet, die für Standard-Durchflussmesser zu viele Feststoffe enthalten. Zum Beispiel: Messung von Kalksteinschlamm, Flugasche-Suspensionen, Gipsschlamm und anderen Mischungen in Branchen wie der Energieerzeugung, Zementherstellung und chemischen Verarbeitung.
Abwasserreinigung (Schlamm)
Im Wasser- und Abwassersektor wird der SFM 6.1 zur Messung von Klärschlamm in Reinigungsanlagen eingesetzt. Dieses Medium is oft zu dickflüssig und zu stark verschmutzt für Laufzeit-Differenz-Zähler (Transit Time) oder andere kontaktbehaftete Messgeräte. Dieses Instrument wird zur Überwachung des Durchflusses von Belebtschlamm, Rücklaufschlamm und Faulschlamm in den verschiedenen Stadien des Reinigungsprozesses verwendet.
Prozesskontrolle ohne Unterbrechung
Die Clamp-on-Methode ermöglicht die Installation, ohne das Rohr entleeren oder den Prozess stilllegen zu müssen. Dies maximiert die Betriebszeit der Anlage. Der SFM 6.1 kann den Durchfluss in zwei Richtungen messen (positive und negative Werte) und verfügt über einen programmierbaren Totalisator sowie Relais für Durchflussalarme und -steuerungen.
Auch geeignet für Flüssigkeiten mit Schwebstoffen oder Blasen, Mindestgröße 100 Mikrometer, Mindestkonzentration 75 ppm. Rohrmaterialien: Stahl, Edelstahl, Gusseisen, PVC, Glasfaser, jedes durchgehende Rohrmaterial, das Schall leitet, einschließlich ausgekleideter Rohre mit einer an der Rohrwand haftenden Auskleidung. Vermeiden Sie Leitungen mit losen Innenauskleidungen und Rohrwandungen, die Luft enthalten (Beton, Holz etc.).
Sensormontageort: 6-10 Rohrdurchmesser Abstand zu Krümmern, T-Stücken (turbulenzsteigernde Vorrichtungen) und >30 Rohrdurchmesser zu Pumpen, Regelventilen und Rohrauslässen. Sensormontage auf vertikalen oder horizontalen Leitungen.
