Beschreibung
Das U1000MKII-HM ist ein klemmbares Ultraschall-Wärmemengenzähler / Energiemessgerät, das die Durchflussrate mit Ultraschall und Vorlauf- und Rücklauftemperaturen mit PT100-Sensoren misst.
Das U1000MKII-HM zeigt die Leistung und die summierte Energie mit Impulsausgabe und Kommunikationsoptionen an, sodass es als eigenständiges Messgerät oder als integraler Bestandteil eines aM&T- oder BEM‘s-Systems verwendet werden kann.
Einfache Installation
Stromversorgung anschließen, Innendurchmesser des Rohrs angeben, Sensoren und Klemme am Rohr anpassen – dafür ist kein Spezialwerkzeug erforderlich!
Der Ultraschall Wärmemengenzähler Micronics U1000MKII HM – schematische Darstellung des Prozesses
in Kürze:
BRANCHEN: Energiemanagement Gebäudetechnik
EMPFOHLEN FÜR: Heißwasser < 85°C (185°F), Kühlwasser, Gekühltes, glykolhaltiges Wasser
ANWENDUNG: Wärme-/Energiemessung in Energiemanagement- oder Gebäudetechnikanwendungen für Niedertemperatur-Heißwasser- oder gekühlte Wasserkreisläufe.
ROHRMATERIALEN: Stahl, Edelstahl, Kunststoff und Kupfer
Produktübersicht
| Hersteller | Micronics |
|---|---|
| Messtechnologie | Ultraschall-Laufzeitmethode zur Durchflussmessung und PT100, Klasse B, 4-adriges Kabel zur Temperaturmessung. |
| Dynamik (Bereichsverhältnis) | 200:1 |
| Norm für die Wärmemessung | Die Wärme-/Energieberechnung erfüllt EN1434 Abschnitt 6. Genauigkeit: +/- 1 % – 3 % des Flusswertes für > 0,3 m/s (1 ft/s.). Flussgeschwindigkeitsbereich: 0,1 m/s – 10 m/s (0,3 ft/s – 32 ft/s). |
| Rohrbereich |
In 2 Optionen erhältlich. 22 mm bis 115 mm und 125 mm bis 180 mm AD. Beachten Sie, dass der Rohrbereich vom Rohrmaterial und dem jeweiligen Innendurchmesser abhängt. |
| Wassertemperaturbereich | 0° C – 85° C |

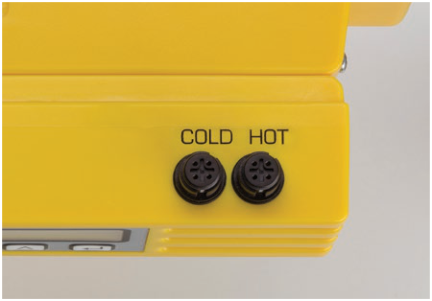

| Temperatursensoren | Klemmbares PT100, Klasse B, 4-adrig, Bereich 0° C – 85° C (32 °F – 185 °F), Auflösung 0,1 °C (0,18 °F). Mindestwert für Delta T 0,3 °C. |
| Ausgabe | Impuls oder Frequenz. Impuls für Volumendurchfluss und Energie in kWh (BTU). Frequenz für Durchflussrate. Die Impulsausgabe kann als ein Signalverlust oder niedriger Durchflussalarm konfiguriert werden. |
| Modbus-Kommunikation | Optionaler Modbus RTU-Slave, RS485-Serienlink Hardwareschicht. Energie, Leistung, Temperatur und Durchfluss. Das Modbus-Anschlusskabel ist 1 m lang. |
| Externe Stromversorgung | 12 V – 24 V +/- 10 % AC/DC bei 7 Watt pro Einheit. Optionaler Stecker für 12-V-Stromversorgung. Elektronikgehäuse: IP54. Ein-/Ausgangskabel: 5 m x 6-adrig für Stromversorgung und Impulsausgang |
Anwendung(en)
- Kühl- und Heizanlagen
- Energiemanagement
- Wärme- und/oder Kältespeicherung
- Geothermiesysteme
- Wartung und Verwaltung
usw..
